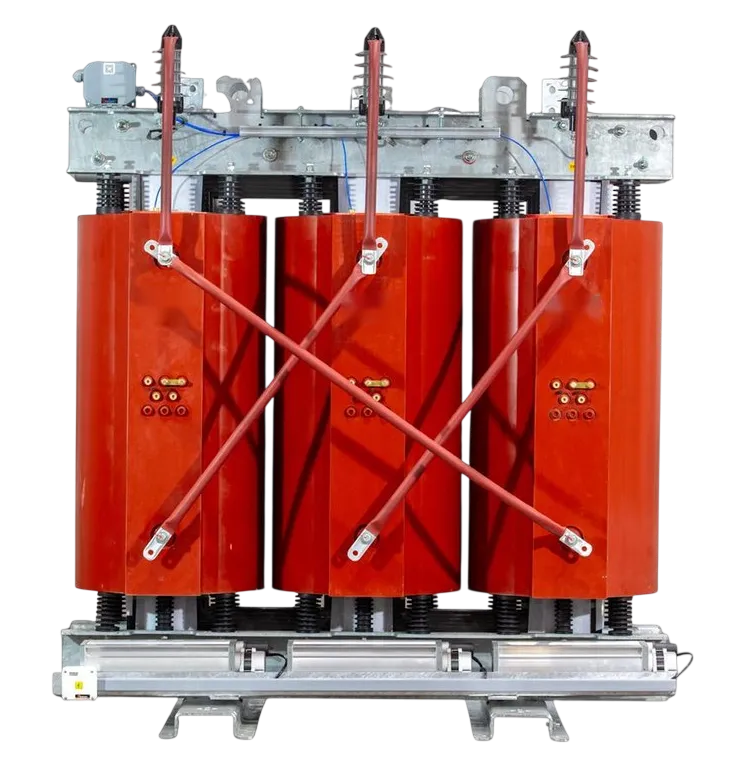

Encapsulados en resina

El bobinado de media tensión se encapsula al vacío en resinaepóxica cargada con cuarzo, y el de baja tensión se construyeen folio de aluminio o cobre impregnado. El núcleo esde chapa magnética de grano orientado de bajas pérdidas. La resina da al bobinado resistencia mecánica frentea los esfuerzos de cortocircuito y lo protege de la humedady la contaminación (clases C2, E2 y F1 según IEC 60076-11).

APLICACIONES

En edificios, hospitales, comercio, industria en general.
Donde la normativa del proyecto exige comportamiento al fuego F1 o no admite aceite.
Lugares donde no hay espacio para foso de contención ni sistema de extinción.
Se requiere eliminar el mantenimiento del aceite: análisis, filtrados y reposiciones.

Cotizar

Contacto comercial

* Sujeto a disponibilidad de Stock

Especificaciones técnicas

Norma

IEC 60076-11

Potencia

100 – 3.150 kVA; mayoresa pedido

Clase de aislación

Hasta 36 kV

Regulación

± 2 × 2,5 %

Refrigeración

AN / AF

Clase térmica

F (H opcional)

Clima / ambiente / fuego

C2 · E2 · F1

Protección

IP00 a IP31; envolventes hastaIP66

Bobinados

Aluminio o cobre

Garantía

12 Meses
